干货科普|晶振在固态硬盘SSD中的应用

2025-01-22

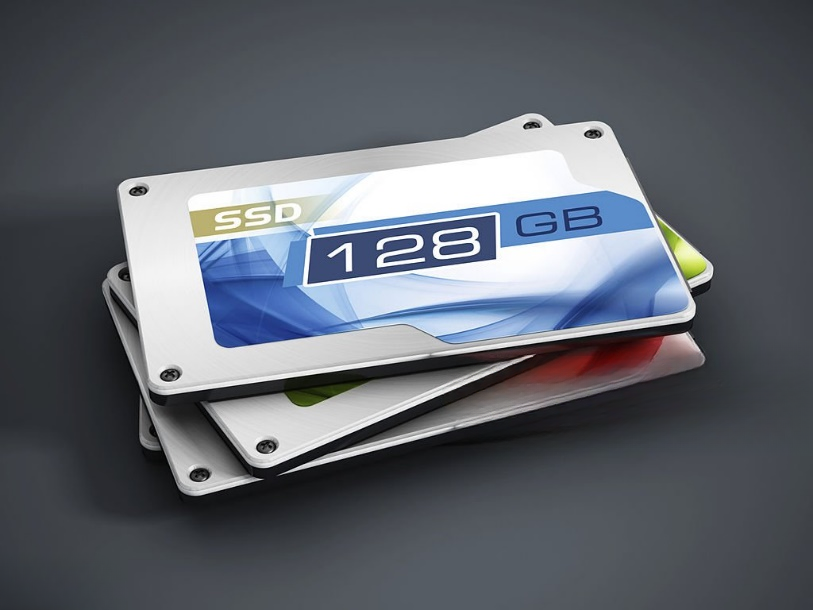

固态硬盘（SSD，Solid State Drive）是一种基于闪存技术的存储设备，用于替代传统机械硬盘（HDD）。它通过NAND闪存芯片存储数据，没有机械运动部件，因此具有读写速度快、抗震性能强、功耗低等特点。SSD的性能主要取决于接口类型（如SATA、PCIe）和协议（如NVMe），广泛应用于个人电脑、数据中心、嵌入式设备、AI算力等领域。相比传统硬盘，SSD显著提升了系统的响应速度和稳定性，是现代计算设备的重要组件之一。

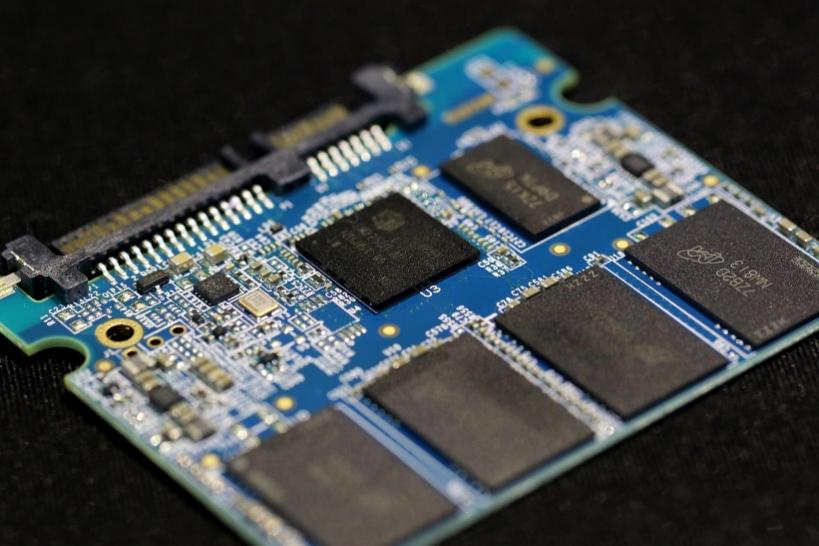

晶振在固态硬盘（SSD）中起着关键作用，主要用于提供高精度的时钟信号，以保证数据传输和存储的稳定性与准确性。具体应用包括：

1、主控芯片的时钟基准：为主控芯片提供稳定的工作频率，确保数据处理的可靠性。

2、接口标准支持：如SATA、PCIe和NVMe等高速接口需要晶振支持高频率和低相位噪声。

3、数据同步：晶振帮助实现控制器与存储芯片之间的同步，提升存储效率和数据完整性。

固态硬盘（SSD）中主要使用以下频率的晶振：

27 MHz：常见于高性能PCIe或NVMe SSD，满足高速传输需求。
40 MHz：支持特定存储控制器和接口，尤其是高端设备。
25 MHz/50MHz：常用于支持SATA接口规范，确保数据传输的稳定性。

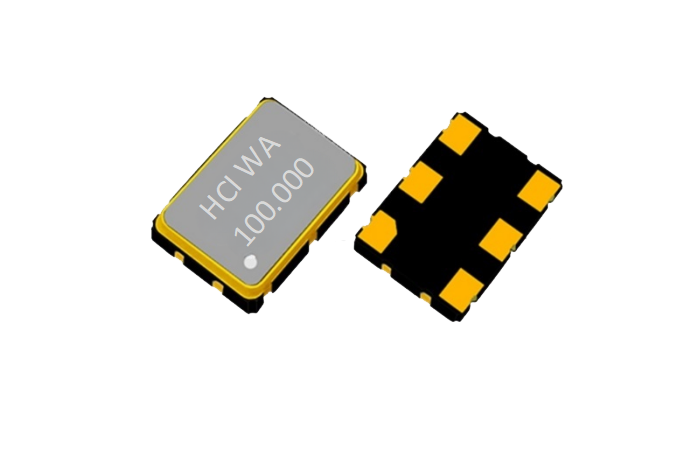

100 MHz/200MHz：选用FPGA的芯片方案时，则搭配差分晶振LVDS输出，它对晶振要求具备更稳定的性能，适用于高速数据传输、抗干扰和低功耗应用。
