恒温晶振OCXO在雷达中的应用
2025-01-17
雷达（RADAR，Radio Detection and Ranging）是一种利用无线电波探测目标位置、速度和特征的设备。通过发射电磁波并接收目标反射的回波信号，雷达可以精确测量目标的距离、方向、高度和移动速度。
晶振是雷达系统中关键的频率基准元件，其性能对雷达的工作稳定性和精度有重要影响。
一、具体应用包括：
- 信号处理与时序控制
在雷达的信号发射与接收过程中，晶振提供高精度时钟，用于信号调制、解调及数字信号处理，确保数据同步。 - 频率合成与基准信号
晶振生成的稳定基准频率经过倍频或分频，提供雷达发射与接收所需的射频信号。 - 脉冲定时
在脉冲雷达中，晶振负责控制脉冲产生的时间间隔，保证高精度目标测距。 - 多雷达系统同步
晶振为多雷达平台提供统一频率基准，确保系统协调运行。
二、典型晶振类型
- OCXO（恒温晶振）：提供高稳定性和低相位噪声，适合军用雷达和高端商用雷达。
- TCXO（温补晶振）：在环境温度变化较大的情况下，保持频率精度。
- 差分晶振：支持高速信号处理，适合现代相控阵雷达系统。
三、应用场景
- 军用雷达：如目标跟踪、导弹防御。
- 民用雷达：如气象监测、交通管理、无人机探测。
晶振在雷达系统中以其高稳定性和高精度，确保了雷达设备的可靠性和性能。
四、雷达系统中常用的晶振频率包括：
- 单端晶振10 MHz - 40 MHz：用于系统的主频基准信号，适合频率合成和时钟同步。
- 差分晶振100 MHz - 200 MHz：在高分辨率雷达和相控阵雷达中，用于信号处理模块，支持高速数据运算。
- 温补晶振如19.2 MHz、38.4 MHz：适用于通用射频模块和通信处理单元。
- 高精度 OCXO：如10 MHz/100MHz恒温晶振，提供低相位噪声，适合高端雷达应用。
晶振在雷达系统中发挥着不可替代的作用。其高精度的时钟信号、稳定的频率输出以及在信号调制与解调中的关键作用，使得雷达系统能够实现高精度的测距和目标识别。随着技术的不断进步，晶振在雷达中的应用将更加广泛和深入。

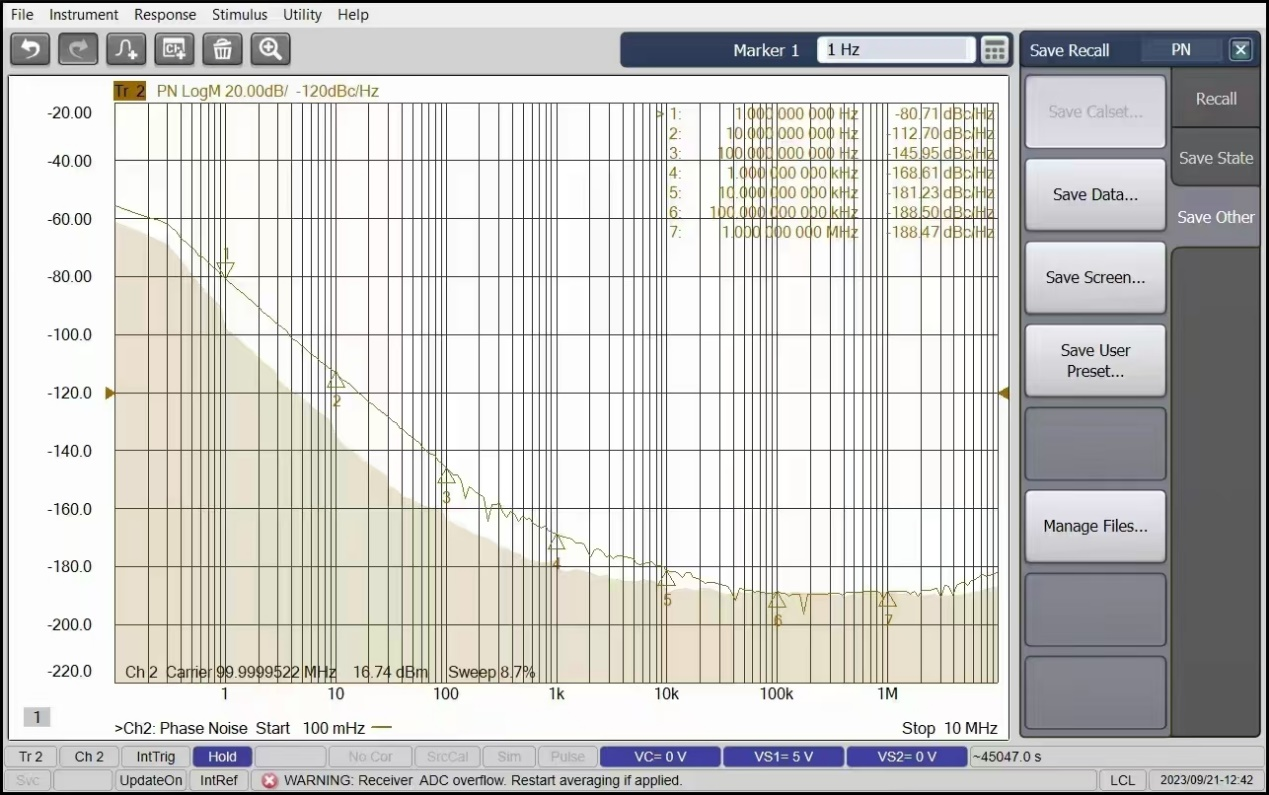

杭晶有提供超低相噪100MHz 高精度恒温晶振，
-165dBc@1kHz
-180dBc@10kHz
-185dBc@100kHz
