飞秒晶振在发烧DAC解码器和播放器中的应用
2025-01-15
电声学回放系统中负责数模转换的核心元件就是DAC芯片。自上世纪70年代，开始有了单片集成电路（IC）的DAC，从此开启了DAC的芯片时代。
一、主流的DAC芯片
- AKM
AKM是日本的芯片制造商（Asahi Kasei Microdevices Corporation），除了大家所熟知的TCXO芯片外，它的音频解码芯片也是一流的。目前，AKM推出了调制（AK4191）和解码（AK4499EX）分离的方案，引入了异步模式选项。在AK4191中通过安置FIFO（先进先出）存储器来进行音频信号速率和本地速率不同步时数据的缓冲，从而实现异步连续播放，这样就与音频信号解耦，其Jitter（抖动）的影响仅取决于本地晶振的性能。用这个AK4191+AK4499EX的方案来取代先前的AK4499芯片有明显的优势，前者虽然是2通道设计而性能上却达到了后者4通道的水平，且价格更低。
2、ESS
ESS也推出了较多的新品，如ES9017、ES9027PRO、ES9039PRO等，提高音频性能的同时更省耗电；有些集成了MQA渲染器，如ES9068A、ES9039MPRO等，用于硬件直接解码MQA格式音频信号；另一些增加了I/V（电流电压）转换和线路驱动模块，如ES9080、ES9033等，增加了集成度同时可降低整机PCB面积和复杂度。 ESS高端DAC芯片大都具备异步模式和Jitter（抖动）消除电路。
3、CL
与此同时，CL推出新品CS4302P/04P/08P，分别为2通道、4通道和8通道的芯片，支持PCM32位768Hz和DSD512，性能比上代有大幅度的提高。

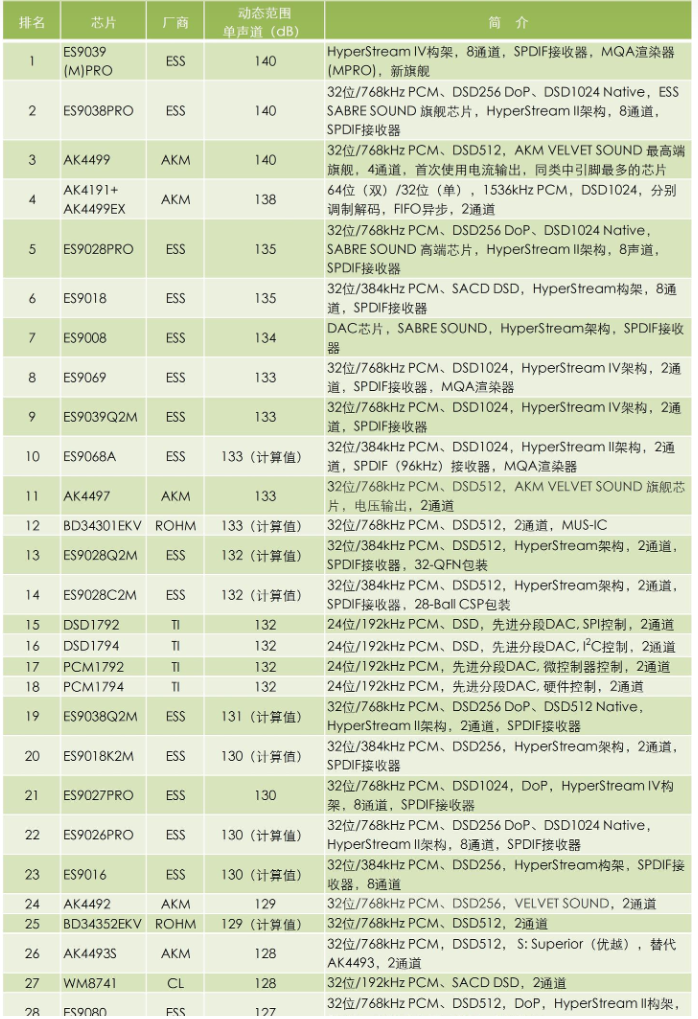

二、主流的DAC芯片排名
三、飞秒双晶振在发烧解码器和播放器当中的应用

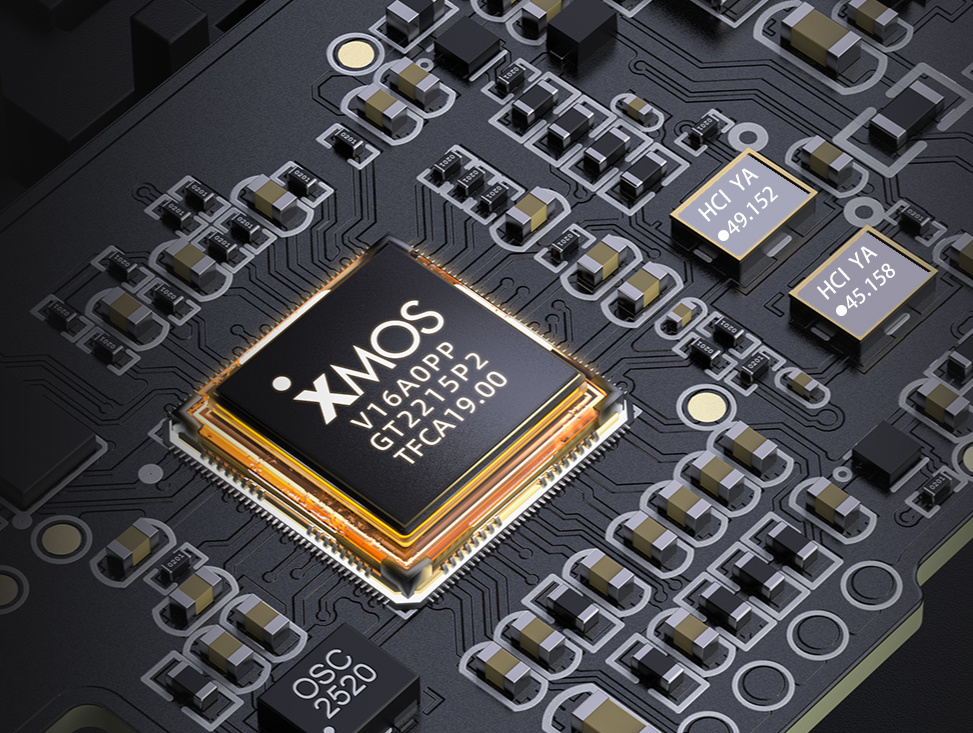

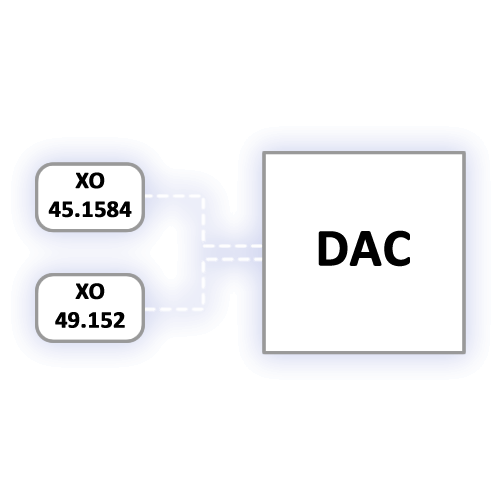

目前发烧级DAC和播放器不约而同的选用两颗高精度、超低相噪和抖动的晶振，频率分别是45.1584MHz和49.152MHz.
45.1584MHz的晶振，对应44.1kHz、88.2kHz、176.4kHz和352.8kHz的曲目；
49.152MHz的晶振，对应48kHz、96kHz、192kHz和384kHz的曲目；
不同编码频率的曲目通过不同的晶振进行整数倍的处理，绕过了分数转换，为HIFI音质提供了保障。
四、飞秒晶振的优秀表现

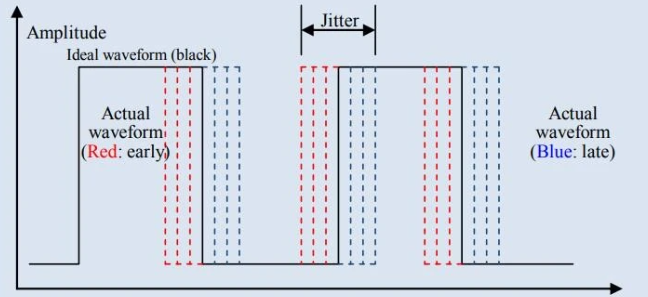

对于音频用晶振，业界通常使用10-1MHz的积分上下限，而通讯用晶振常常关注12kHz-20MHz带宽内的表现。
现在在高端随身HiFi播放器中被广泛应用的杭晶“飞秒晶振”CO22H4-49.152-33KDTST-LJ和CO22H4-45.1584-33KDTST-LJ中，我们给出了这两种积分带宽下的Jitter值， 10kHz-1MHz的Jitter值只有不到100fs。
超低抖动晶振的应用，使音频数据上的抖动和失真显著降低，声音精准还原，细节纤毫毕现。
