干货科普|杭晶HCI 32.768kHz晶振在电表行业中的应用
2025-01-22

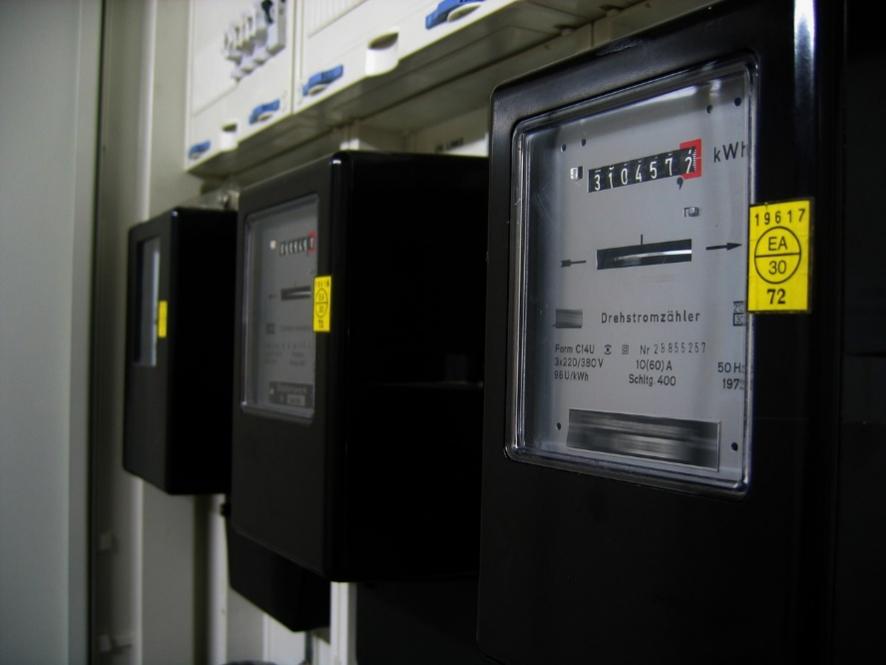

随着智能电网和物联网技术的发展，现代电表逐渐从传统的机械式转向电子化、智能化。在智能电表中，晶振作为核心元器件之一，广泛应用于系统时钟和通信模块中，为电表的稳定运行提供了关键支持。
一、晶振在电表中的主要作用
- 系统时钟源
智能电表内部的微控制器（MCU）和计量芯片需要一个高精度的时钟源来保证数据采集、计量计算和控制的准确性。晶振作为稳定的时钟源，能够提供精准的频率信号，确保数据处理的可靠性。 - 通信模块支持
智能电表通常集成多种通信模块，如 RS-485、Zigbee、LoRa 或 NB-IoT，用于与其他设备或后台系统进行数据传输。这些模块对时钟信号的频率稳定性和相位噪声有严格要求，晶振能为其提供优质的参考频率，保证通信质量和效率。 - 时间同步功能
智能电表需要记录用电时间和用电量，这对时间同步提出了较高的精度要求。通过晶振提供的准确时钟信号，电表能够实现长期的时间计量稳定性，避免数据偏差。
二、晶振在电表的具体应用频率
电表中使用的晶振频率取决于其具体功能和应用需求，以下是电表中常用的几种晶振频率及其对应的用途：
- 32.768 kHz
（1）用途：
01用作实时时钟（RTC）的时基。
02提供时间同步功能，用于记录用电时间、计算用电量等。
（2）特点：
01低功耗、精度高，适用于长期运行的计时需求。
- 8 MHz / 16 MHz / 20 MHz
（1）用途：
01为微控制器（MCU）提供主时钟信号，用于数据处理、计量计算等核心功能。
（2）特点：
01中频范围，适用于处理数据和执行逻辑操作。
- 26 MHz / 40 MHz
（1）用途：
01用于通信模块（如 LoRa、Zigbee、NB-IoT）提供参考频率信号。
02保证无线通信的稳定性和数据传输效率。
（2）特点：
01高频，具备良好的稳定性和低相位噪声。
- 12 MHz / 25 MHz / 50 MHz
（1）用途：
01用于高速数据接口（如 SPI、UART）或以太网模块。
02支持电表中更多的多功能应用，例如智能家居集成或高级数据采集功能。
（2）特点：
01适用于高带宽、高速数据传输需求。
三、晶振选择的关键要求
- 频率稳定性
电表需要长时间稳定运行，因此要求晶振具有较低的频率漂移，通常使用具有高稳定性的温补晶振（TCXO）或晶体振荡器（XO）。 - 工作温度范围
智能电表可能安装在室外，需经受高温、低温以及湿度变化等复杂环境考验。晶振需具备宽温度范围性能（如 -40℃至+85℃），以保证电表在恶劣条件下的稳定工作。 - 抗干扰能力
电表的工作环境可能存在较强的电磁干扰（EMI），要求晶振具有较高的抗干扰性能，以避免信号失真和数据错误。 - 低功耗
智能电表通常由电池供电，要求晶振的功耗尽可能低，以延长电池使用寿命。 - 小尺寸
电表主板高度集中，晶振以小尺寸SMD3225/3215/2016封装尺寸为主
这些晶振频率和相关功能支持了电表的计量、通信和智能功能，确保了其在复杂环境中的稳定运行和高效数据处理。
四、32.768kHz全国产化高稳晶振
因电表对时钟稳定性及一致性，要求较高，用于记录用电时间、计算用电量等，时钟的偏差对用户及电力公司造成较大影响。故现电表行业中仍大部分采用精工32.768kHz产品。
为解决国产替代问题，自2023年，杭晶推出一款高稳3215 32.768kHz晶振，型号：FC31M2-PM-NTLLLDT（Tuning Fork 3.2x1.5 SMD for electricity meter），已通过多家电表客户的测试与验证，并批量进行了交付。
如需样品，请与我们杭晶联系！
五、未来发展趋势
随着电表行业向更高精度、更智能化方向发展，晶振产品将更加注重小型化、低功耗、高稳定性及抗干扰能力。特别是在电网对智能化监控需求不断提升的背景下，晶振将在确保电表系统稳定性和可靠性方面发挥更加重要的作用。
晶振作为智能电表系统的核心器件之一，正在助力电表行业迈向更高质量、更高效率的未来。
