晶振在对讲机中的应用
2025-04-29

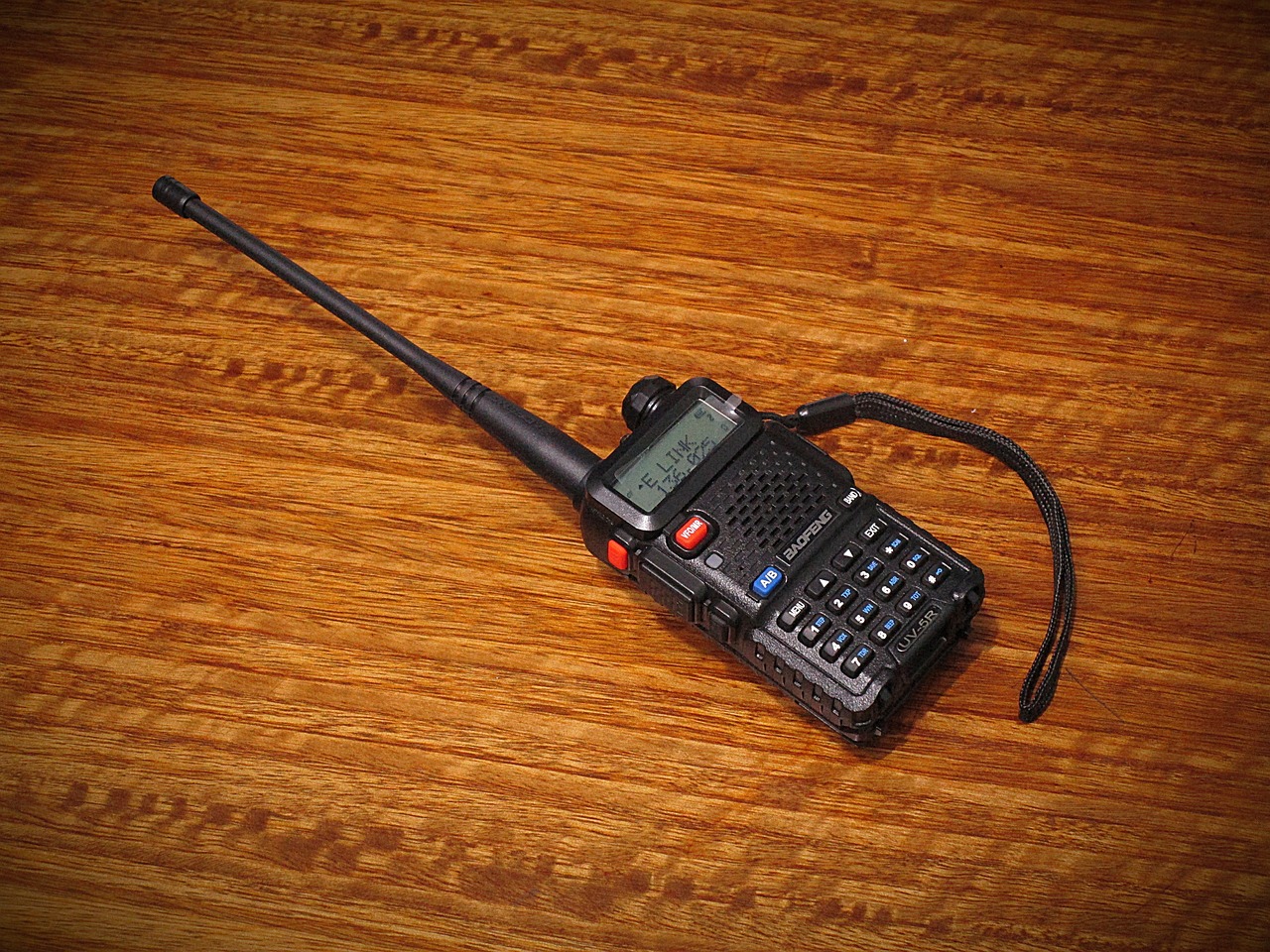

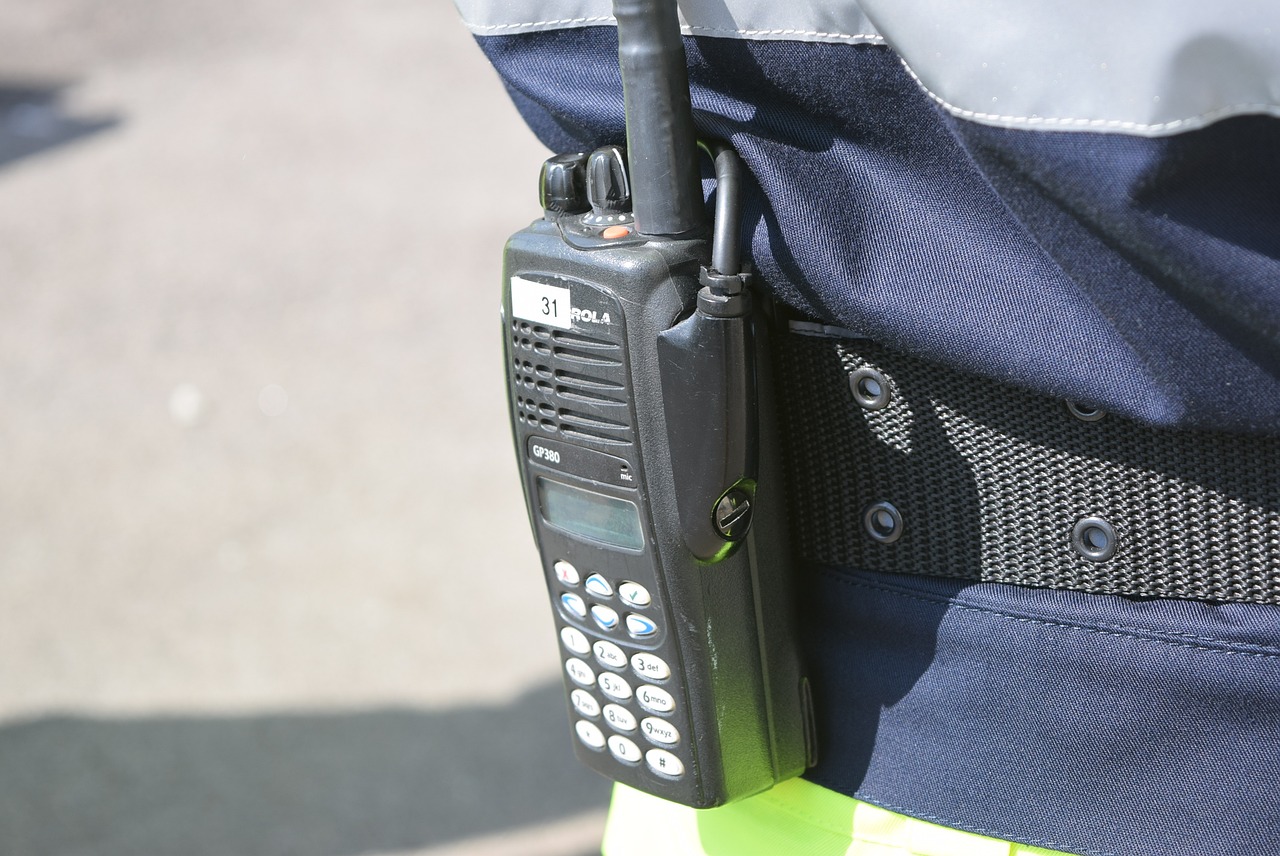

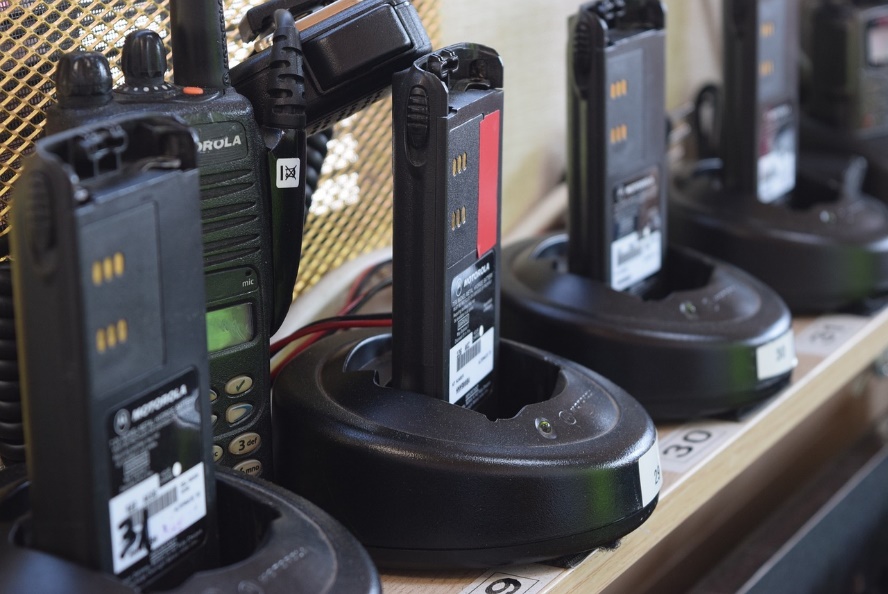

对讲机是一种无线通信设备，通过电磁波传输语音信号，实现短距离的实时双向通话。它通常用于需要即时沟通的场景，如公共安全、应急救援、建筑施工、物流管理和户外活动。
对讲机的特点：
- 即时通信：无需网络或基站支持，按键即可通话。
- 频段支持：主要工作在VHF（超高频）或UHF（特高频）频段。
- 便携性：体积小、功耗低，适合长时间使用。
- 多功能性：部分设备支持定位、加密通信、组群通话等功能。
现代对讲机因其可靠性和便捷性，广泛应用于各类专业场景和消费者市场。
晶振是对讲机的核心频率生成组件，确保信号的稳定传输和接收。主要作用包括：
- 参考频率源：晶振为对讲机射频模块提供精准的参考频率，用于调制和解调信号。
- 频率稳定性：在多变环境下，晶振的高稳定性确保对讲机的通话质量，避免频率漂移。
- 温度补偿：部分对讲机使用TCXO（温补晶振），适应温度变化，提升性能。
- 多频段支持：为支持不同通信频段的切换提供频率支持
晶振在对讲机产品中提升了通信可靠性和抗干扰能力，是其不可或缺的重要组件。
对讲机中常用的晶振频率包括以下几种：
- 12.288MH12.8 MHz/19.2MHz/38.4MHz：广泛用于对讲机中，为射频模块提供参考频率。
- 12MHz/16 MHz：常用于支持信号调制和解调，提高通信稳定性。
- 26 MHz：在更高性能的对讲机中作为参考频率源。
- 32.768 kHz：用作低功耗实时时钟的频率支持。
这些频率根据不同对讲机型号和应用场景选择，确保通信频率的准确性和稳定性。

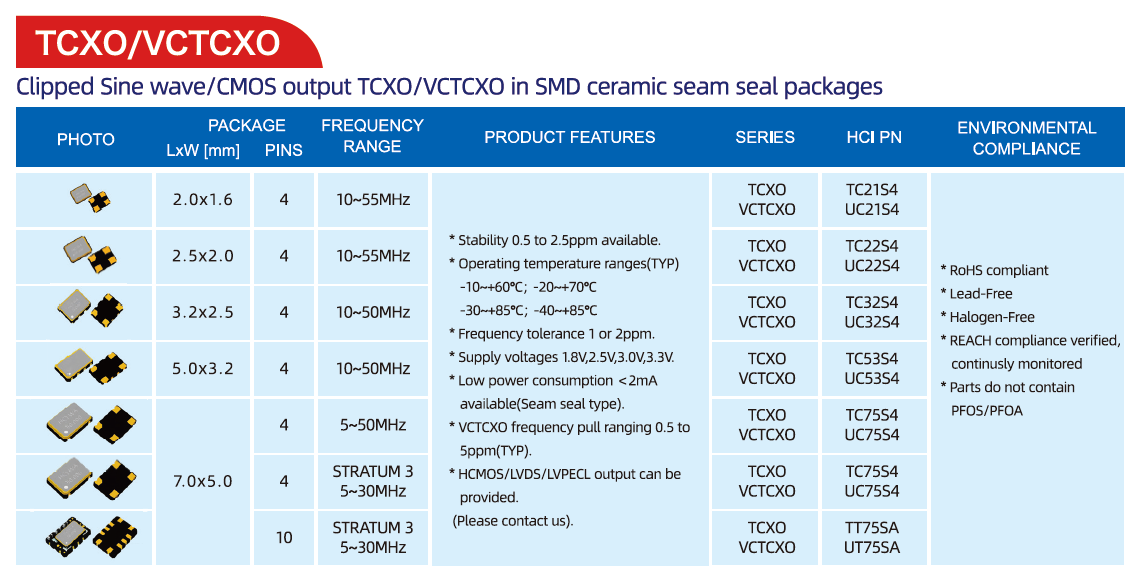

针对高端对讲机，多采用TCXO/VCTCXO 晶振，以确保通信在不同工作范围内的信号可靠性。
对讲机上使用TCXO主要参数：
型号： TC21S4、TC22S4、TC32S4
尺寸：2.0x1.6mm、2.5x2.0mm、3.2x2.5mm
常见频率Frequency：12.8MHz、19.2MHz、26MHz、38.4MHz、52MHz
输出Output：Clipped Since Wave、 CMOS
稳定度 Frequency Stability：<±0.5ppm, <±1.0ppm
工作温度Temperature Range：-40+85℃
相噪Phase Noise：-135dBc@10kHz
