科普干货|石英手表为什么用32.768kHz晶振？
2024-10-18
⌚戴了这么久的手表，
你知道手表是如何运行的吗？？
什么型号的晶振与石英手表匹配呢？
石英手表为什么用32.768kHz晶振？

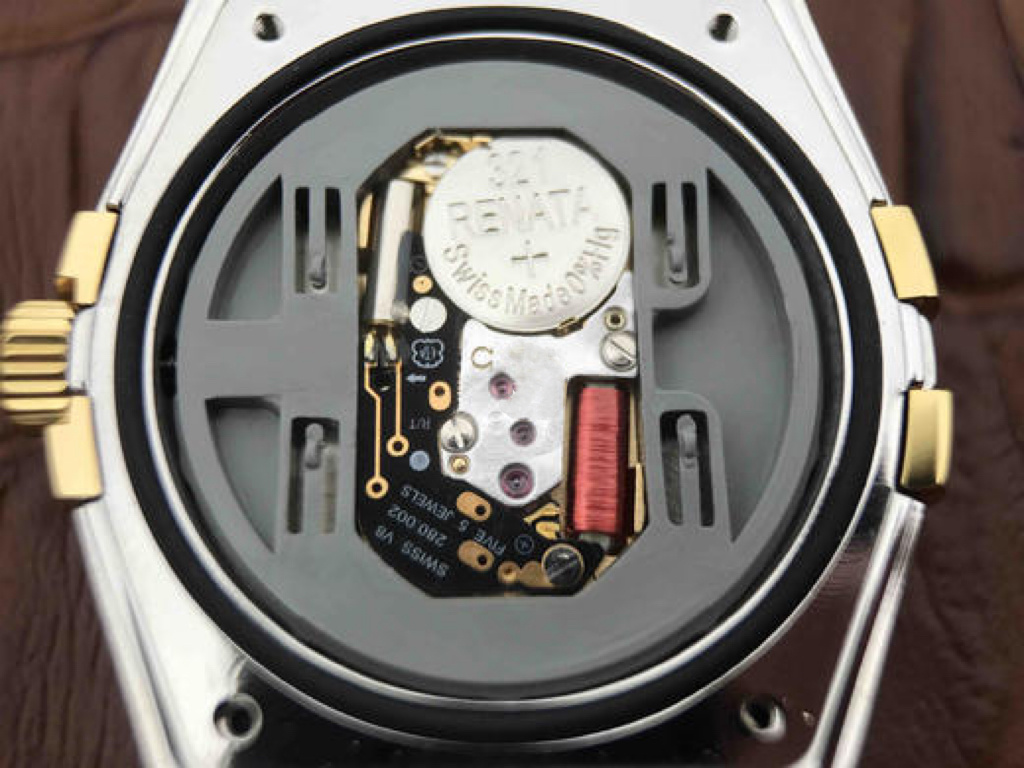

内置2x6 32.768kHz

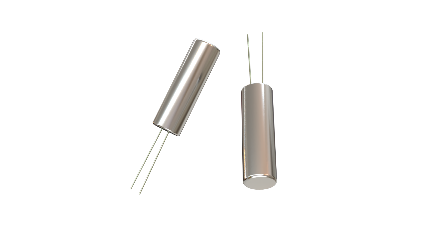

2x632.768kHz
石英手表使用 32.768 kHz 的晶振是因为这种频率能够在精度、功耗和电路设计之间达到最佳平衡。
具体原因如下：
1、二进制计数的便利性
32.768 kHz 是 215 Hz，也就是说它正好是 2 的 15 次方。这个频率可以很方便地通过简单的分频电路将频率降至 1 Hz（即每秒一个脉冲），这正好对应手表中的秒针走动。
具体的过程是通过分频器对 32.768 kHz 频率进行 15 次二分之一的分频：
这种二进制的分频方式简单、高效，特别适合手表等小型设备。
2、功耗低
石英手表是依靠电池供电的，使用 32.768 kHz 的晶振不仅能够提供足够的精度，还能保持较低的功耗。频率越高，功耗往往越大；而频率越低，电路设计变得更复杂。因此 32.768 kHz 是一个很好的折中点。
3、高精度与稳定性
32.768 kHz 频率对于石英晶体来说是一个易于制造且相对稳定的频率。石英晶体在这个频率下振荡非常稳定，能够维持较高的时间精度。虽然存在温度、老化等因素的影响，但总体而言，这个频率的晶振具有很好的稳定性。
4、传统与标准化
32.768 kHz 已经成为手表和其他低功耗设备中的标准频率。使用这种频率的晶振便于生产厂家设计和制造相关电子元件，也降低了生产成本和设计复杂性。
总结来说，32.768 kHz 频率在精度、功耗、设计简便性以及元件大小之间实现了良好的平衡，成为了石英手表最常用的晶振频率。
5、精度的体现
普通石英手表的年误差通常在 ±10到20秒之间，换算下来每天的误差大约在 0.5 秒左右。如果晶振的频率稍微偏离，这个误差可能会变得更大。
高端的石英手表会使用温度补偿晶振（TCXO），以减少温度对频率的影响，使得手表能够在更广泛的温度范围内保持高精度，年误差可能低至几秒。

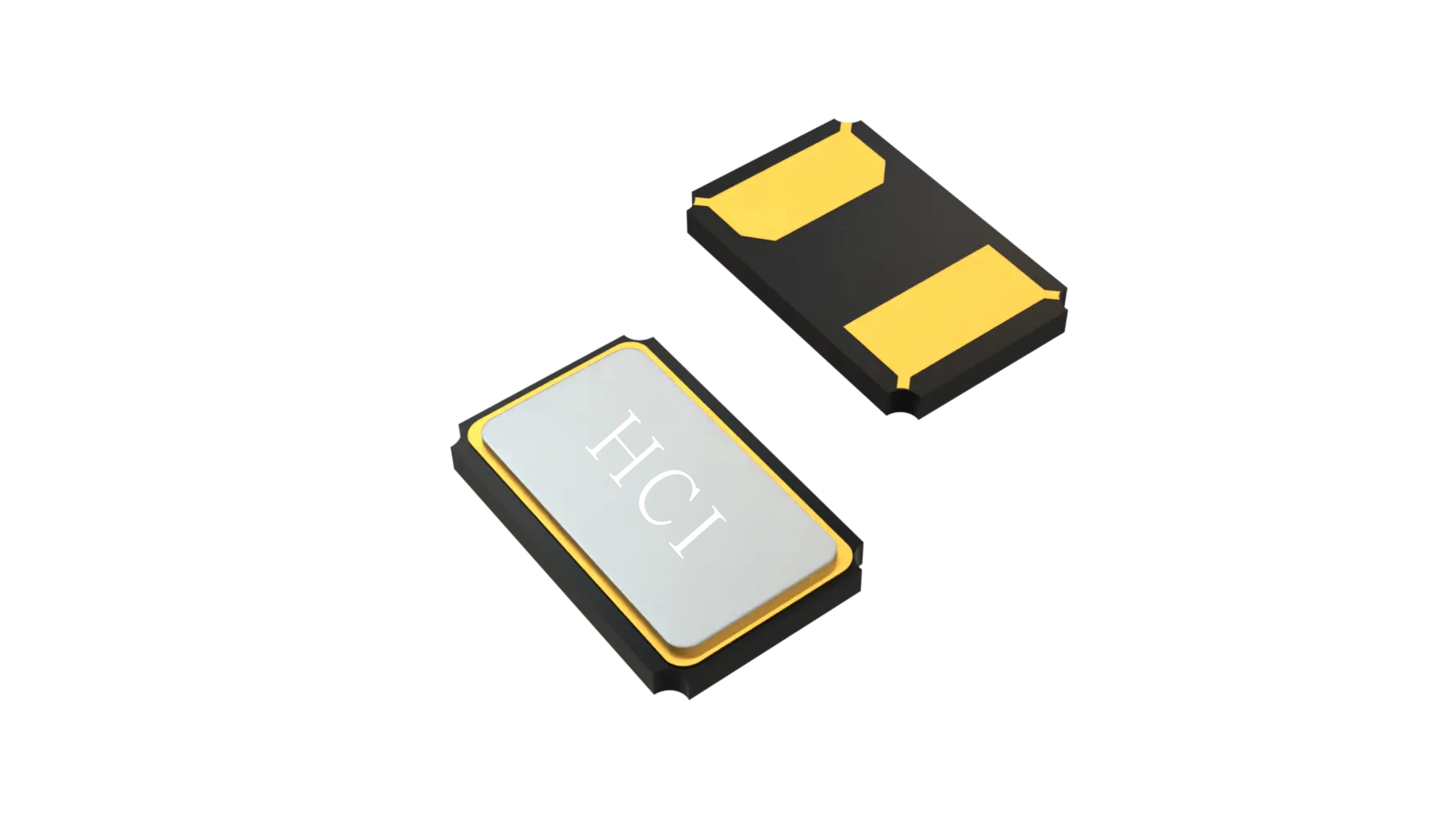

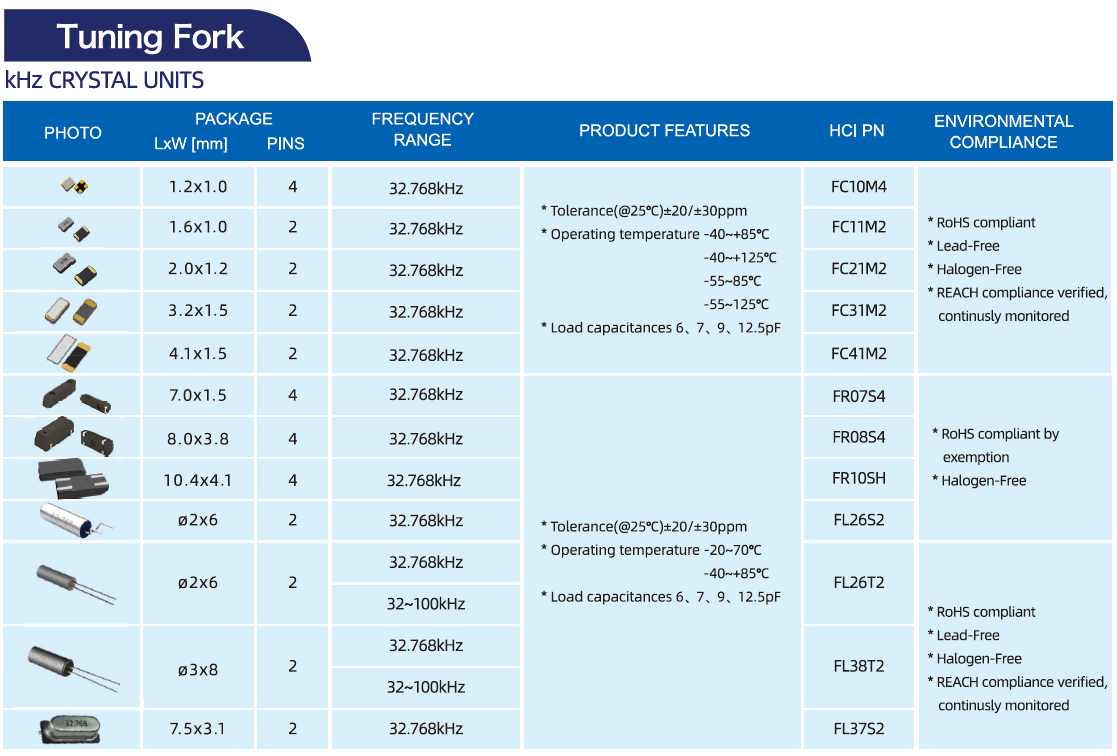

随着科技的发展，32.768kHz 封装尺寸也由大尺寸住小尺寸演变，杭晶不仅保留大尺寸产品线，如8038，7015封装，同时也大量提供小尺寸3215、2012、1610封装产品，可提供±5ppm/±10ppm/±20ppm精度，支持多种负载电容12.5pF/9pF/7pF/6pF, 提供不同客户需求的解决方案。
