石英晶体谐振器，简称石英晶体或晶振，是利用石英晶体的压电效应来产生高精度振荡频率的一种电子元件。其参数对于理解和应用该元件至关重要，

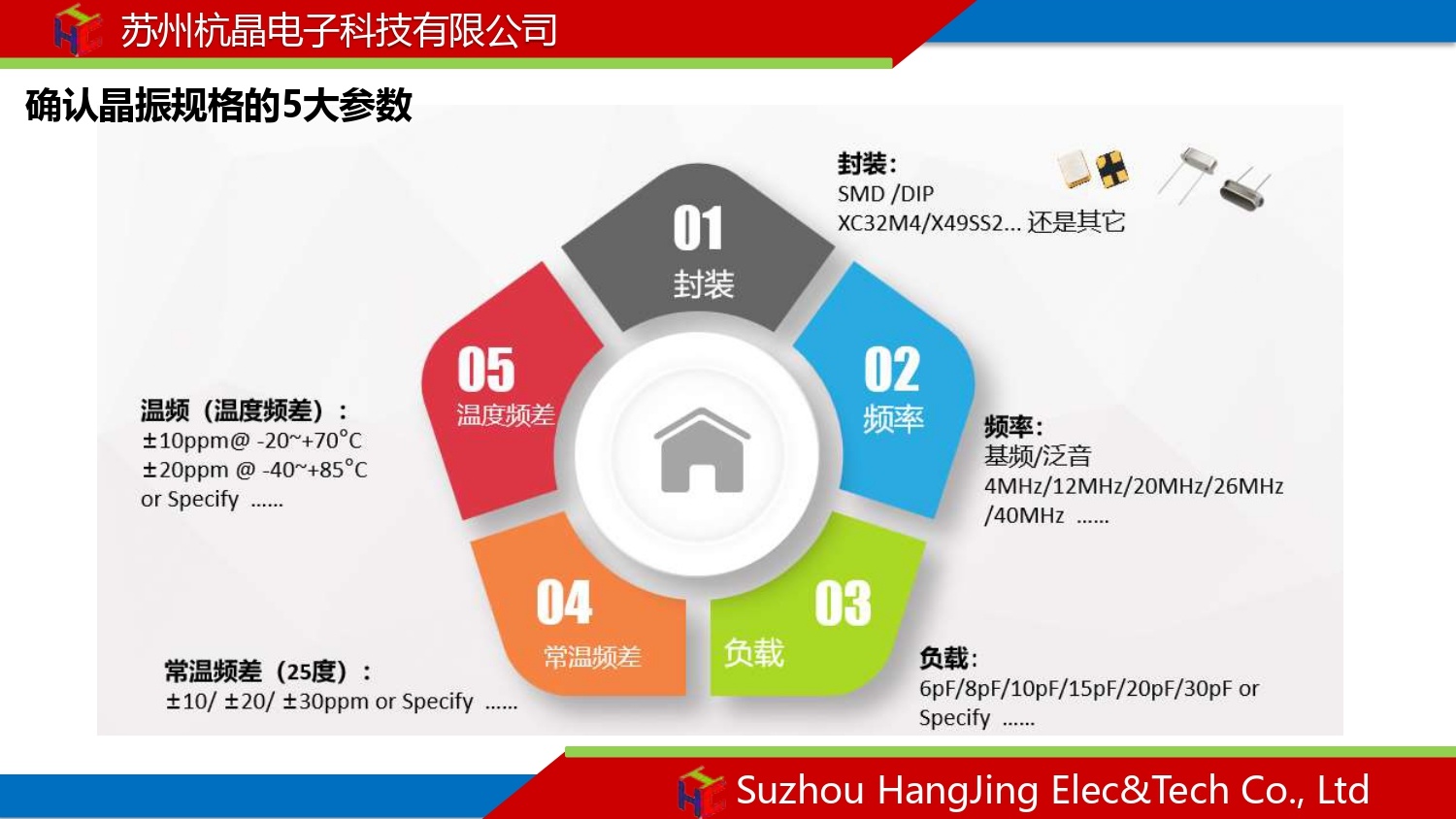

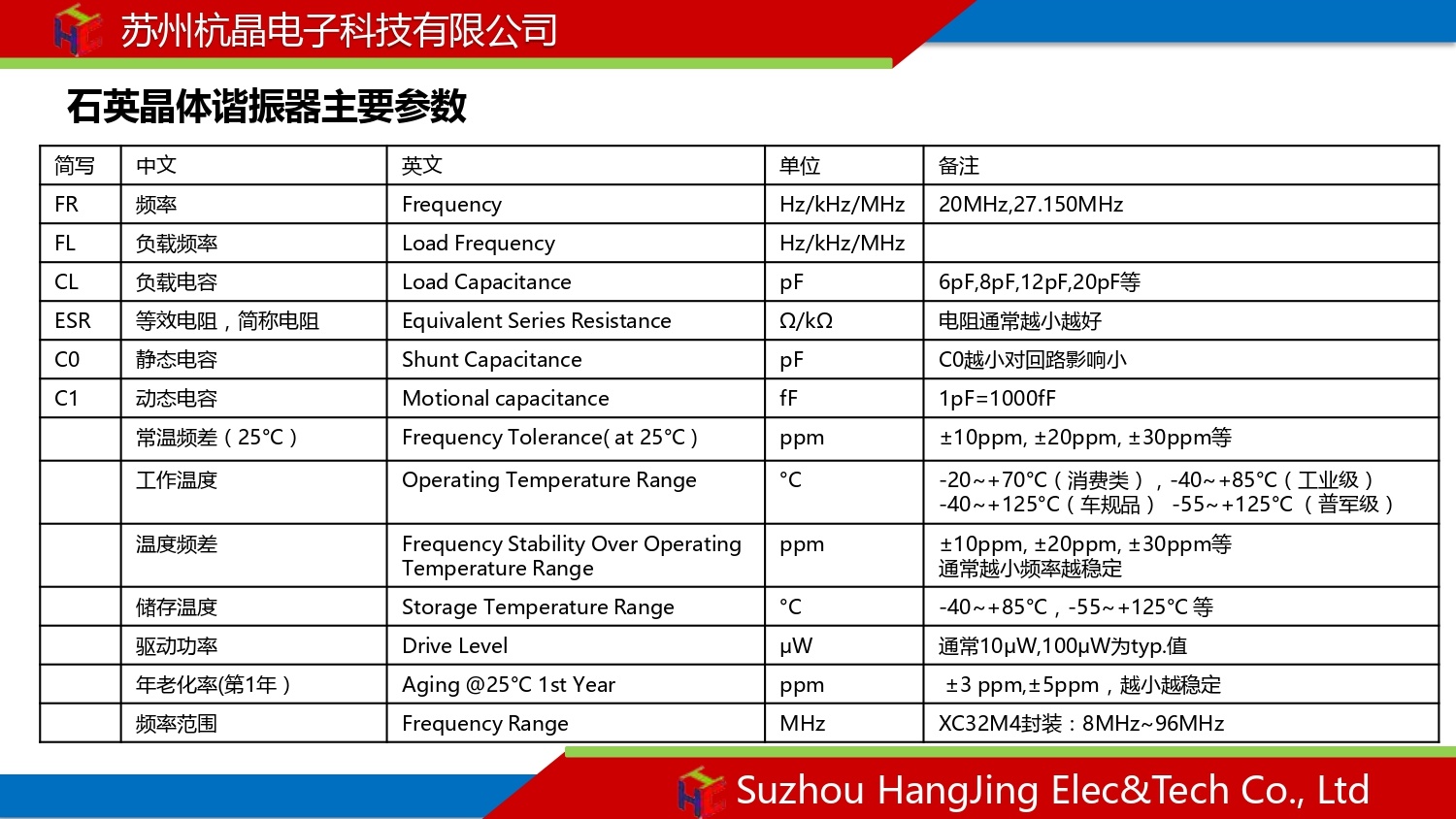

以下是对石英晶体谐振器主要参数的详细介绍：

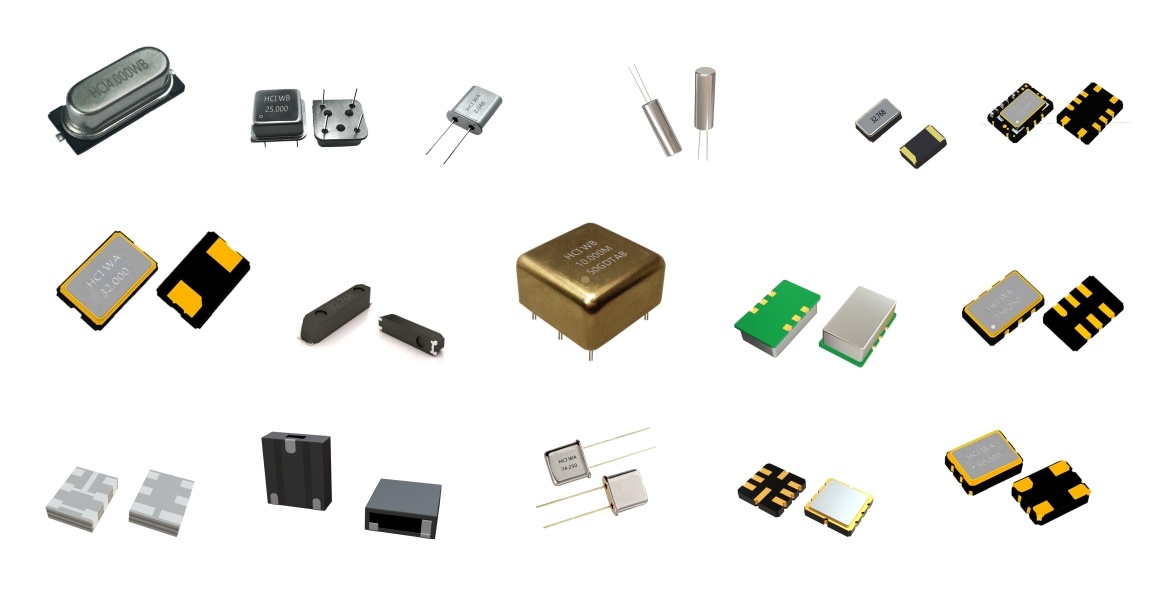

杭晶石英晶体谐振器系列：
标称频率
指晶体元件规范中所指定的频率，也即用户在电路设计和元件选购时所希望的理想工作频率。
调整频差
基准温度时，工作频率相对于标称频率的最大允许偏离。
品质因数(Q)
品质因数又称机械 Q 值，它是反映谐振器性能好坏的重要参数，R1 越大，Q 值越低，功率耗散越大，而且还会导致频率不稳定。反之 Q 值越高，频率越稳定。
谐振电阻 RR
指晶体元件在谐振频率处的等效电阻，当不考虑 C0 的作用，也近似等于所谓晶体的动态电阻 R1 或称等效串联电阻(ESR)。
这个参数控制着晶体元件的品质因数，还决定所应用电路中的晶体振荡电平，因而影响晶体的稳定性以致是否可以理想的起振。
所以它是晶体元件的一个重要指标参数。一般的，对于一给定频率，选用的晶体盒越小，ESR 的平均值可能就越高;
绝大多数情况，在制造过程中并不能预计具体某个晶体元件的电阻值，而只能保证电阻将低于规范中所给的最大值。
负载谐振电阻(RL)
指晶体元件与规定外部电容相串联，在负载谐振频率 FL 时的电阻。对一给定晶体元体，其负载谐振电阻值取决于和该元件一起工作的负载电容值，串上负载电容后的谐振电阻，总是大于晶体元件本身的谐振电阻。
动态电感(L1)
等效电路中动态臂里的电感。动态电感与动态电容是一对相关量。
老化率
指在规定条件下，由于时间所引起的频率漂移。这一指标对精密晶体是必要的，但它“没有明确的试验条件，而是由制造商通过对所有产品有计划抽验进行连续监督的，某些晶体元件可能比规定的水平要差，这是允许的”(根据 IEC 的公告)。老化问题的最好解决方法只能靠制造商和用户之间的密切协商。
DLD
驱动电平依赖性。在不同的驱动功率下，晶振的电阻和频率的变化程度。这个值可以体现晶振的稳定性和可靠性。
激励功率
Drive Level，又叫驱动电平，是指振荡电路工作时晶体谐振器的功耗。为了确保晶体谐振器正常工作，必须将其保持在规定的范围内。过高的驱动电平可能会使晶体的频率或ESR发生非预期的变化，从而影响电路的性能
TS
负载电容灵敏度，也叫牵引值。表示晶振谐振频率随着负载电容变化而发生的变化量。单位为ppm/pF。通常负载电容越小，TS值越大，反之负载电容越大，TS值越小。
总结
石英晶体谐振器的参数涵盖了多个方面，包括频率特性、温度特性、电气特性以及长期稳定性等。这些参数共同决定了谐振器的性能和应用范围。在实际应用中，需要根据具体需求选择合适的谐振器参数。
