“电子书柜”中都隐藏了哪些关于晶振的秘密
2025-07-25
一、 什么是电子书柜？

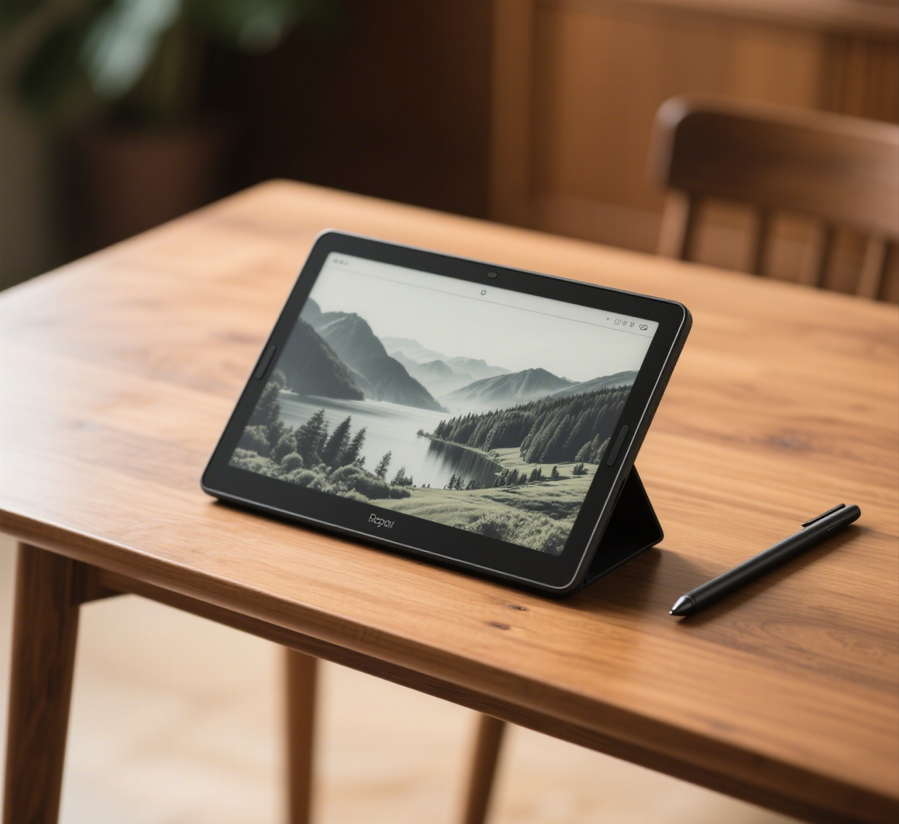

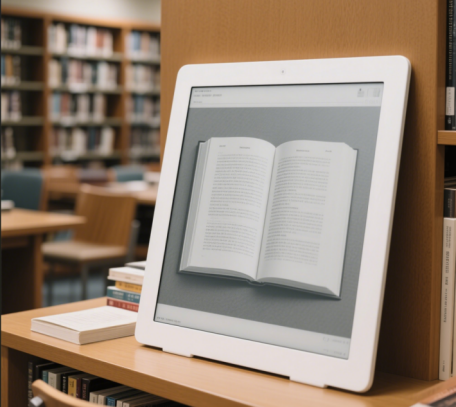

“电子书柜”通常指的不是一个物理柜子，而是大型的电子书阅读器或智能阅读终端。它的核心目标是模拟或替代传统图书馆/书架的书籍管理和阅读体验，但以数字化形式呈现。
二、电子书柜都有哪些核心部件，分别起到什么作用？
1.硬件设备及功能：
大尺寸电子墨水屏：通常尺寸在7.8英寸到13.3英寸甚至更大（远大于普通6-7英寸的电子书阅读器），提供接近纸质书或杂志的阅读面积。屏幕技术以E Ink为主，护眼、省电。
主控处理器：ARM Cortex-A 或 Cortex-M 系列的应用处理器或微控制器，负责系统运行、渲染、文件管理、网络通信等。
内存：运行内存和存储内存。
无线连接：Wi-Fi (必备)，部分高端型号可能支持4G/5G或蓝牙。
电池：较大容量电池以支持长时间阅读。
触控屏/物理按键：支持触摸操作，部分型号保留物理翻页键。
接口：USB-C (充电/数据传输)，可能还有MicroSD卡槽。
扬声器/麦克风：支持听书或语音输入（部分型号）。
2.软件及功能
电子书阅读：支持主流格式（EPUB, PDF, MOBI, TXT等），提供丰富的阅读设置（字体、排版、对比度、笔记、翻译等）。
大型书库管理：像管理一个书柜/图书馆一样，对大量书籍进行分类、搜索、排序、收藏。
内容获取：通过Wi-Fi连接在线书城（内置或第三方如京东读书、微信读书、Kindle等）、下载书籍、同步阅读进度。
笔记与批注：支持手写笔或键盘输入进行笔记、划重点、批注。
文档处理：部分型号强调PDF阅读、批注、重排能力，甚至支持Office文档查看（适合办公/学习）。
应用扩展：开放系统（如Android）的型号允许安装第三方阅读或工具APP。
三、这些软硬件设备都会用到哪些尺寸封装的晶振？频率分别是多少？
电子书柜是一个复杂的嵌入式系统，不同功能模块需要不同的时钟源。常见的晶振封装尺寸和频率如下表：
功能模块 | 典型晶振封装尺寸 | 典型频率 | 负载电容（常见范围） | 关键特性要求 |
主控系统时钟 | 3225（主流） | 8MHz，24MHz（主流） | 8PF，10PF，12PF | 小型化，稳定性 |
2520/2016（趋势） | 19.2,26,48MHz | 8PF，10PF，12PF | 小型化，稳定性 | |
无线模块 | 2016（主流） | 26MHz（Wi-Fi主流） | 8PF，10PF | 高精度（±10PPm或更好）低相噪 |
1612（趋势） | 40MHz（常见） | 8PF，10PF | 高精度（±10PPm或更好）低相噪 | |
1612（趋势） | 38.4MHz（部分） | 8PF，10PF | 高精度（±10PPm或更好）低相噪 | |
实时时钟 | 3215（主流） | 32.768KHz | 6PF，7PF，9PF，12.5PF | 低功耗，长期稳定性，小型化 |
1610（小型化） | 32.768KHz | 6PF，7PF，9PF，12.5PF | 低功耗，长期稳定性，小型化 | |
触控/显示控制 | 3225,2520 | 12MHz，24MHz | 10PF，12PF | 基本稳定性，成本 |
音频解码器 | 3225,2520 | 12.288MHz，11.2896MHz | 10PF，12PF | 稳定性，低抖动 |
辅助芯片 | 3225,2016 | 特定频率（如：25MHz） | 根据芯片要求 | 基本稳定性，成本 |
四、为什么要用到这些晶振？
1.提供精准的“心跳”信号：
数字系统的核心处理器、通信模块、接口等都需要一个极其精准和稳定的时钟信号来同步内部所有操作。晶振就是这个基准时钟源。没有它，系统无法运行或运行紊乱。
2.满足不同模块的特定需求：
主控性能：高频、稳定的主时钟是系统流畅运行的基础，通过PLL倍频提供CPU所需的高工作频率。
无线通信质量：高精度、低相噪的26/40MHz晶振是Wi-Fi/BT射频收发器工作的基础，直接影响信号调制的准确性、接收灵敏度、数据传输速率和稳定性。精度不够会导致连接困难、掉线、速度慢。
时间记录：32.768kHz晶振是RTC电路的核心，以极低功耗提供持续的时间计数基准，保证设备在关机/睡眠状态下时间不丢失且准确走时。
功能实现：触控采样、显示刷新、音频播放等都需要各自的时钟基准来协调工作。
3.小型化与集成化：
贴片晶振（SMD）如3225、2520、2016、1612、贴片版是主流，满足了现代电子设备PCB空间高度紧凑的需求。
4.稳定性与可靠性：
电子设备需要在各种环境（温度变化、轻微振动）下稳定工作。晶振需要具备良好的频率-温度特性（稳定性指标）、抗冲击振动能力和长期可靠性。
5.功耗控制：
尤其是RTC晶振，其极低的功耗对延长设备的待机时间至关重要。其他晶振的功耗也需要在可控范围内。
6.成本效益：
在满足性能要求的前提下，选择性价比最优的晶振是制造商的重要考量。不同封装、不同精度等级、不同品牌的晶振价格差异显著。
五、结语：
电子书柜是一个对晶振有多样化且要求较高的应用场景。理解其系统构成、各模块对晶振的具体需求（封装、频率、负载电容、核心性能指标）是关键。聚焦主控
电子书柜,晶振,晶体振荡器
